REPRESENTACION GRAFICA: UTILES DE DIBUJO





La práctica del dibujo industrial requiere el empleo de unos instrumentos para poder realizarla. Los principales instrumentos de dibujo son los siguientes:



1.- MESA O TABLERO DE DIBUJO



            La mesa constituye el soporte material de una superficie plana.

            El tamaño del tablero a emplear depende de las dimensiones del formato de papel en que se dibuje.



2.-  PAPEL DE DIBUJO



Los tipos de papel de dibujo más empleados son:



            Papeles opacos: Si la superficie es lisa se dibuja con tinta, y si es rugosa a lápiz.

            Papeles traslúcidos: A este tipo pertenecen el papel vegetal y el papel tela.

            Papeles pautados: Tales como el milimetrado, etc.



Una consideración muy importante en el dibujo técnico son las dimensiones del papel donde se realiza el dibujo; estas dimensiones normalizadas reciben el nombre de formatos.



3.-  LAPICES



            Si se utiliza un lápiz para dibujar, éste debe ser de muy buena calidad, de mina blanda o dura según sea el caso, y se afilará con frecuencia con el raspador de lija o con una simple caja de cerillas.



Lápices

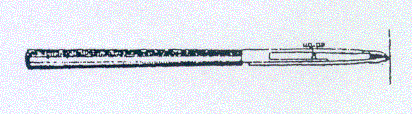

4.- PORTAMINAS



La ventaja del portaminas frente al lápiz es que es cómodo, de fácil manejo y evita tener que sacar mina cada vez que hay que afilar el lápiz.



Portaminas



5.- EL AFILALAPICES



            El afilalápices se utiliza para afilar la mina del lápiz.



Afilalápices

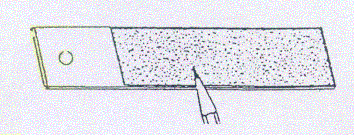

6.- EL RASPADOR PARA AFILAR MINAS



            El raspador para afilar minas consiste en una tablilla, generalmente de madera, en donde va adherido un trozo de lija fina.



Raspador para afilar minas



7.- GOMA DE BORRAR



            La goma se aplicará sobre la parte afectada con suavidad y rapidez, para evitar que se produzcan arrugas sobre el papel y un desgaste inútil de la misma.

            Se empleará una goma tanto más dura cuanto más lo sea la mina utilizada.



Gomas de borrar



8.- LA ESCUADRA Y EL CARTABON



            El juego de escuadra y cartabón suele estar constituido por dos plantillas de plástico, generalmente transparentes para poder ver el dibujo a través de ellas, que tienen la forma de un triángulo y que sirven para el trazado de rectas.

            La escuadra es un triángulo rectángulo isósceles y el cartabón un triángulo rectángulo cuyos ángulos no rectos son de 30º y 60º.

            Con la escuadra se pueden obtener ángulos de 45º, 90º y 135º

            Con el cartabón se pueden obtener ángulos de 30º, 60º, 90º, 120º y 150º

            La utilización más corriente de la escuadra y el cartabón es:



- Para trazar rectas paralelas a una recta dada.

- Para trazar rectas perpendiculares a una recta dada.

- Para trazar rectas que formen 45º respecto a una recta dada.

- Para trazar rectas inclinadas 60º respecto a una recta dada.



Escuadra y cartabón



9.- REGLA GRADUADA, DOBLE DECIMETRO Y ESCALIMETRO



            La regla graduada se utiliza para medir longitudes y llevar cotas en un dibujo. Su longitud oscila entre 40 y 100 cm, se presentan graduadas en mm y suelen ser de plástico.



Regla graduada



            Los dobles decímetros son reglas con graduaciones de hasta medios milímetros, marcadas a ambos lados de la regla y biselados dichos lados. Se emplean para pequeñas medidas.



Doble decímetro



            El escalímetro está formado por un prisma triangular sobre el que están grabadas las seis escalas de uso más corriente. Se utiliza para tomar o transportar a una escala determinada.



10.-  TRANSPORTADOR DE ANGULOS



            Es un instrumento destinado a la medida o transporte de ángulos. Está constituido por un semicírculo de plástico dividido en 180 partes, correspondiendo cada división al valor de un grado en el sistema sexagesimal.



Transportador de ángulos



11.-  EL ESTUCHE DE DIBUJO: ELEMENTOS



            Los instrumentos de dibujo más imprescindibles son: un compás, una bigotera y dos tiralíneas, uno de fino y otro de grueso, según se utilicen para trazar líneas finas o gruesas.

            El compás es un instrumento que se utiliza para transportar medidas sobre el dibujo y para trazar arcos y circunferencias.



Compás



            La bigotera es un pequeño compás que se emplea para el trazado de circunferencias de radio pequeño.



Bigotera

Bigotera loca





            El tiralíneas es un instrumento que se utiliza en dibujo para trazar líneas a tinta.



Tiralíneas





12.- PLUMAS PARA DELINEAR Y ROTULAR



            Emplean el mismo sistema que las plumas estilográficas, pero se cargan con tinta china. Han sustituido prácticamente al tiralíneas. Dan un trazo uniforme y pueden abarcar toda una serie de grosores.



13.- PLANTILLAS



            Existen plantillas de plástico para rotular, para el trazado de curvas que no se pueden construir con el compás y plantillas especiales para esquemas eléctricos, tuercas, tonillos, circunferencias, elipses, símbolos de fontanería, telefonía, arquitectura, etc.



14.- ADHESIVOS



            En estos se tienen impresos gran cantidad de símbolos, formas y caracteres de aplicación muy frecuente en los planos.
